0I-F主軸一轉信號診斷功能 我們?cè)诰S修中有時候會遇到主軸不能夠定向，一般定向使用的檢測元器件是外置編碼器和接近開關，對于有變比的機床，使用接近開關的比較多，通過該功能我們可以在診斷界面觀察主軸的一轉信號情況。

適用的CNC軟件以及主軸軟件版本：

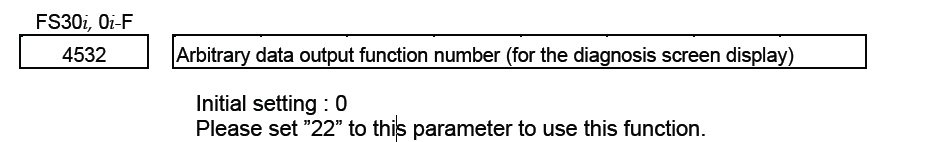

參數設定 使用主軸任意數據輸出功能，在參數4532 中設定22.

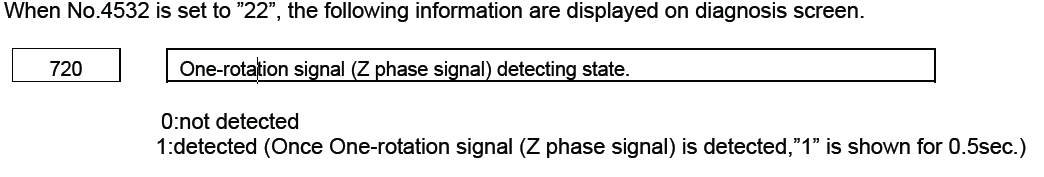

3.診斷數據顯示

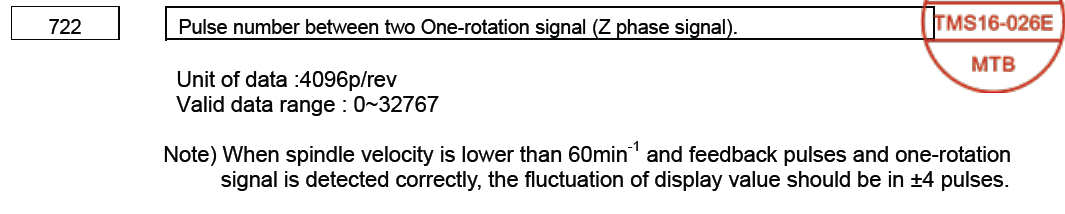

4 診斷數據說明 DGN720 DGN722 說明 失敗原因 一直為0 0 Z相脈沖一轉信號未檢測到 1、 傳感器未固定好

2、 Z項連接有問題

0和1交替變換 ≈4096（穩定） Z相脈沖正常 0和1交替變換 ≠4096（不穩定） Z相信號或者A/B信號檢測不穩定 噪聲干擾 一直為1 主軸的速度過快 超過主軸檢測上限速度60min—1 5、時序圖

6注意事項： 該功能使用了任意數據輸出功能（參數4532），當使用該功能時，其它的任意輸出功能是不能夠同時使用的，當你使用該功能時，你可以臨時設定參數N4532，但是當使用完后，請不要忘記將這個參數更改回來。 當使用該功能時，主軸速度發范圍必須在10min—1《SP<60，當主軸速度小于10min時，Z相一轉脈沖信號有可能檢測不出來。 當使用該功能時，并且Z相一轉脈沖信號能夠正常檢測出來，診斷參數DG720 會有0.5S的0和1交替變化。當診斷號DGN720顯示一直為1時，說明主軸的速度大于60
