丹佛斯VLT變頻器安裝指南

?

丹佛斯變頻器安裝應注意以下問題：1。丹佛斯系列所有變頻器必須垂直安裝，變頻器支架或墻壁必須牢固。2、變頻器采用空氣循環冷卻。為保證有效散熱，變頻器背面必須裝有厚度不小于1.5mm的導鐵板。

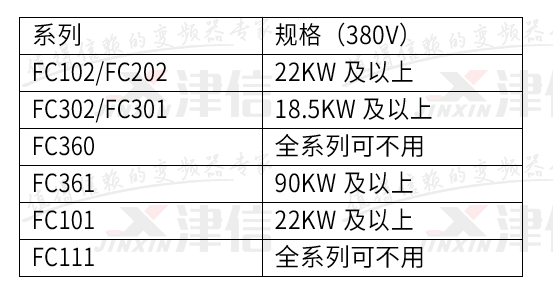

需要安裝后導流板的變頻器如下：

3、變頻器上下各留200mm自由通風區。

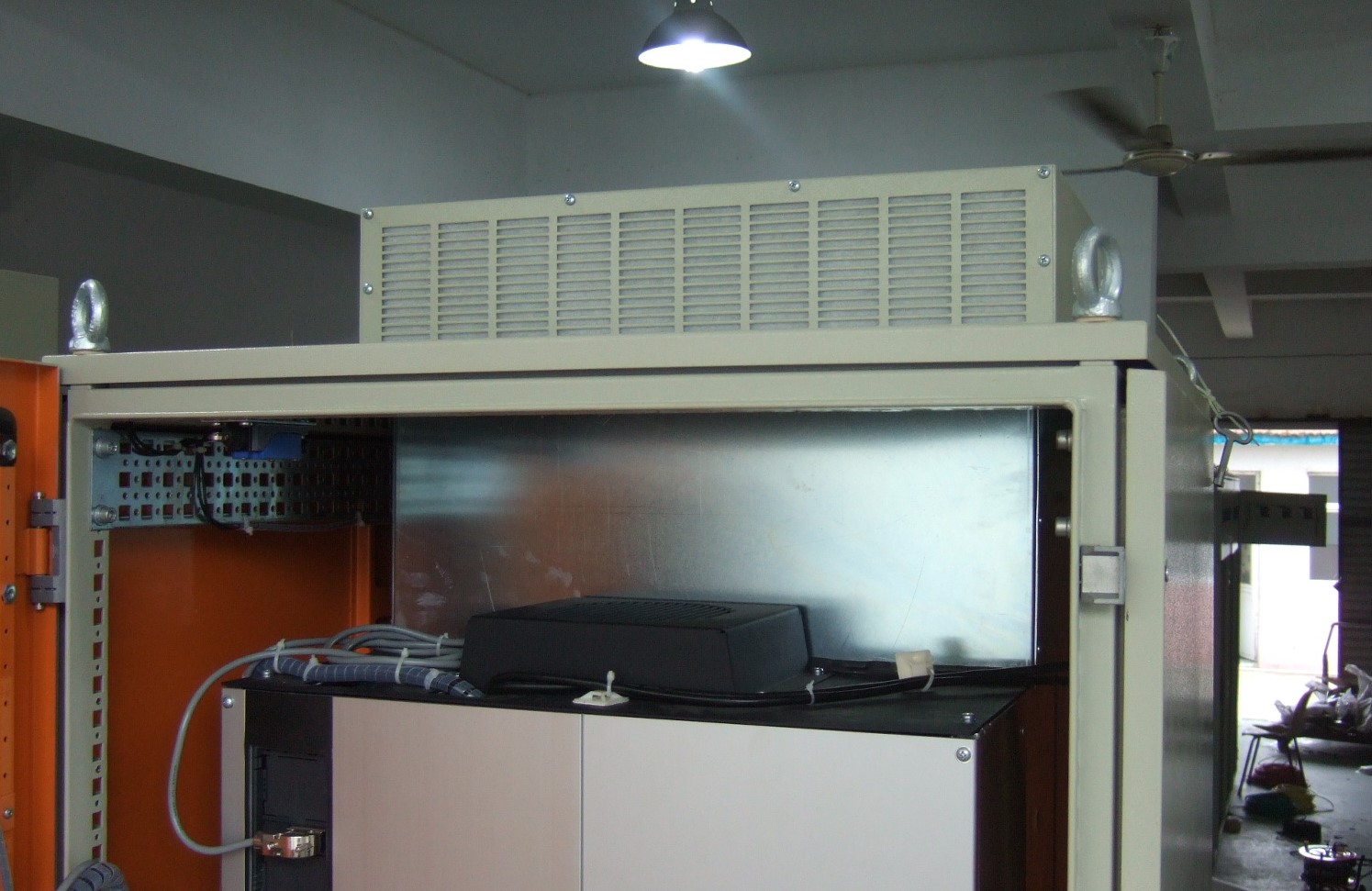

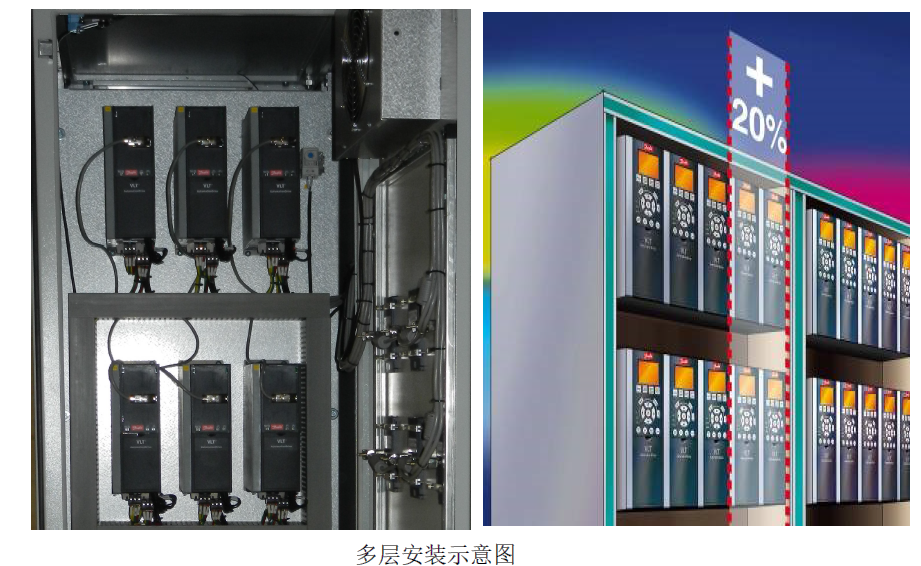

4、變頻器應盡可能安裝在控制柜的上部，最上部應低于排風機。

5、大功率變頻器發熱量大。建議D3h、D4H、e3h、e4h變頻器采用獨立風管。

6、如果不使用獨立風管，請遵循公式Q（M3/h）=3.1*P（W）/K（℃），其中Q為所需散熱風量，P為柜內總熱值，K為溫升（45℃—最高環境溫度）。計算Q后，建議根據經驗值的兩倍進行選擇，因為機柜中的散熱不是100%有效，尤其是當風機有濾網時。

7、二次控制電源宜采用UPS供電。如果不使用UPS供電，應確保變頻器的啟動信號在電源晃動時不會丟失，以確保變頻器能帶能量運行。
