VFD-VJ系列臺達變頻器

產品編號：VFD-VJ

油壓驅動技術是目前射出成型機使用最廣泛的驅動控制方式，具有功率重量比大、壓力和流量控制佳、壽命長及易維護等優點；而交流伺服馬達驅動技術則具有響應快、精度高、恒轉矩等優點。臺達VFD-VJ系列油電伺服驅動器利用交流伺服馬達驅動的油壓系統，將伺服驅動技術、馬達技術與油壓技術結合，且以精確的壓力與流量控制，消除高壓節流的能源損耗，將射出成型機油壓驅動技術再度創新。

在線咨詢全國熱線
400 110 0223

產品特色

具有高性能磁束矢量控制(FOC：Field Oriented Control)
可用于感應伺服電機及永磁同步伺服電機，C版VJ新增IPM電機參數自學習功能
過載能力特優、重復精度高、高速應答性
高功率密度：相同附載條件下，降低電流輸出
支持電機溫度保護，C版VJ包含KTY84-130、PTC130及溫度開關型
油泵缺油保護功能，避免油泵因缺油造成內部零件損壞
可調PWM載波頻率
弱磁控制技術：提高輸出電壓，降低輸出電流，同時維持正弦波輸出，減少電機損耗及震動
內置剎車單元，并增加剎車過電流、過溫保護及剎車電阻檢測（部分機型不支持）
VJ控制板一體化，內置PG卡及通訊卡，免除安裝不良風險，提升使用便利性
采用RS-485 通信接口(RJ-45)，標準Modbus通信協議
VJ支持CANopen通訊協議，強化與控制器整合能力
最新版PC聯機軟件，實時監控驅動器狀態與參數設定

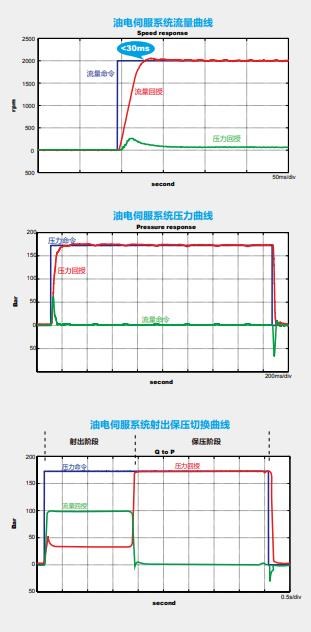

臺達變頻VFD-VJ系列(圖1)

油電伺服系統架構 臺達變頻VFD-VJ系列(圖1)

伺服驅動器從射出成型機控制器獲得壓力及流量命令后，與實際壓力和轉速回授進行PID 演算，計算出最適的控制量來驅動伺服馬達與油泵，因此控制系統響應快、重復精度高。
電壓：220V / 460V
功率范圍(kW)：11~37 (230V)／11~75 (460V)
載波頻率(Hz)：可調
操作電壓范圍：正負10%（VJ-C為-15~10%）
電源頻率變動范圍：正負5%
冷卻方式：風冷/油冷（VJ-C油冷型功率范圍：460V 30~75kW）
壓力回授輸入：電壓型DC 0~10V 及電流型4~20mA
通訊協議支持：Modbus及CANopen

產品選型

風冷型 VFD-VJ-A / VFD-VJ-B 系列

230V
框號		C			D
型號 VFD___VL23_-J		055 A	075 A	110 A	150 A	185 A	220 A
功率 (KW)		5.5	7.5	11	15	18.5	22
馬力 (HP)		7.5	10	15	20	25	30
輸出	輸出電流 (A) 額定	21.9	27.1	41.1	53	70	79
	輸出電流 (A) 運續 60 秒	33	46	62	90	119	119
	輸出電流 (A) 運續 20 秒	37	54	70	106	140	134
	載波頻率 (Hz)	5k/10k
電源	輸入電流 (A)	23	30	47	56	73	90
	額定輸入電壓 (V)	三相電源 200 ~ 240V，50 / 60Hz
	操作電壓范圍	±10% (180 ~ 264V)
	電源頻率變動范圍	±5% (47 ~ 63Hz)
重量 (kg)		8	10		13
制動單元		內置

460V
框號		C					D		E0	E3
型號 VFD-___ VL43_- J		055 A	075 A	110 A	150 B	185 B	220 A	300 B	370 B	450 B
功率 (kW)		5.5	7.5	11	15	18.5	22	30	37	45
馬力 (HP)		7.5	10	15	20	25	30	40	50	60
輸出	輸出電流 (A) 額定	12.3	15.8	21	27	34	41	60	73	91
	運續 60 秒輸出電流 (A)	21	27	36	46	58	62	102	124	155
	運續 20 秒輸出電流 (A)	25	32	42	54	68	78	120	146	182
	載波頻率 (Hz)	5k/10k
電源	輸入電流 (A)	14	17	24	30	37	47	60	73	91
	額定輸入電壓 (V)	三相電源 380 ~ 480VAC，50 / 60Hz
	操作電壓范圍	±10% (342 ~ 528V)
	電源頻率變動范圍	±5% (47 ~ 63Hz)
重量 (kg)		8	10	10	10	10	13	13	36	36
制動單元		內置							外接

風冷型 VFD-VJ-C 系列

230V
框號		E4
型號 VFD___VL23_-J		300 C	370 C
功率 (kW)		30	37
馬力 (HP)		40	50
輸出	輸出電流 (A) 額定	120	146
	輸出電流 (A) 運續 60 秒	204	248
	輸出電流 (A) 運續 20 秒	240	292
	載波頻率 (Hz)	4k~10k 可調整
電源	輸入電流 (A)	120	146
	額定輸入電壓 (V)	三相電源 200 ~ 240VAC，50 / 60Hz
	操作電壓范圍	-15%，+10% (170 ~ 264V)
	電源頻率變動范圍	±5% (47 ~ 63Hz)
重量 (kg)		44
制動單元		內置

460V
框號		C				D		E4
型號 VFD___VL43_-J		110 C	150 C	185 C	220 C	300 C	370 C	450 C	550 C	750 C
功率 (kW)		11	15	18.5	22	30	37	45	55	75
馬力 (HP)		15	20	25	30	40	50	60	75	100
輸出	輸出電流 (A) 額定	21	27	34	41	60	73	91	110	150
	輸出電流 (A) 運續 60 秒	36	46	58	70	102	110	155	187	255
	輸出電流 (A) 運續 20 秒	42	54	68	82	120	124	182	220	300
	載波頻率 (Hz)	4k~10k 可調整
電源	輸入電流 (A)	24	30	37	47	60	73	91	110	150
	額定輸入電壓 (V)	三相電源 380 ~ 480VAC，50 / 60Hz
	操作電壓范圍	-15%，+10% (323 ~ 528V)
	電源頻率變動范圍	±5% (47 ~ 63Hz)
重量 (kg)		9				13		46	46
制動單元		內置

油冷型 VFD-VJ-C 系列

460V
框號		E5
型號 VFD-___ VL43_- JO		300 C	370 C	450 C	550 C	750 C
功率 (kW)		30	37	45	55	75
馬力 (HP)		40	50	60	75	100
輸出	輸出電流 (A) 額定	60	73	91	110	150
	輸出電流 (A) 運續 60 秒	102	124	155	187	255
	輸出電流 (A) 運續 20 秒	120	146	182	220	300
	載波頻率 (Hz)	4k ~ 10k 可調整
電源	輸入電流 (A)	60	73	91	110	150
	額定輸入電壓 (V)	三相電源 380 ~ 480VAC，50 / 60Hz
	操作電壓范圍	-15%，+10% (323 ~ 528V)
	電源頻率變動范圍	±5% (47 ~ 63Hz)
重量 (kg)		40
冷卻方式		強制油冷 ( 油溫 10 ~ 50 oC ) 液壓油 HL-HLP DIN 51524 Part1/2 R68、R46
冷卻流量要求 (L/Min.)		16				32
制動單元		內置

產品應用

注塑機、壓鑄機、壓力機
